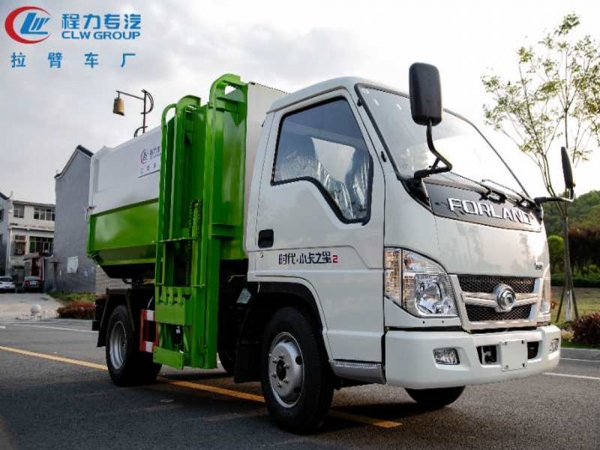

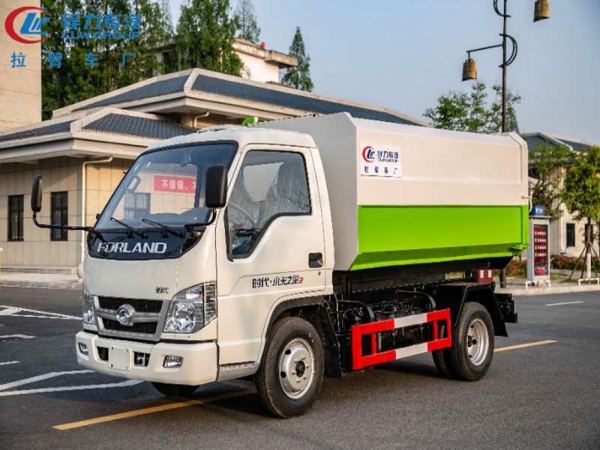

福田小卡之星2掛桶式垃圾車
發布日期：2021-07-12 22:14:11
掛桶式垃圾車(自裝卸式垃圾車)介紹：掛桶式垃圾車又稱自裝卸式垃圾車，由密封式垃圾廂、液壓提升翻轉系統、操作系統組成。垃圾桶內垃圾翻倒上下一次工作循環時間≤50秒?？蛇x配全國通用塑料垃圾桶和鐵桶，能實現一臺車與多個垃圾桶聯合作業，循環運輸，充分提高了車輛的運輸能力，節省財務預算。廂體密封性好，無二次污染，可運輸各類垃圾，特別適用于短途運輸和轉運垃圾，如環衛部門對城鎮垃圾的清理、運輸等。
掛桶式垃圾車(自裝卸式垃圾車)組成部分：采用國內知名品牌原裝底盤（全國聯保）、箱體裝置（密封式）、取力器、多路換向閥、掛桶提升機構、液壓系統、操作系統等組成。

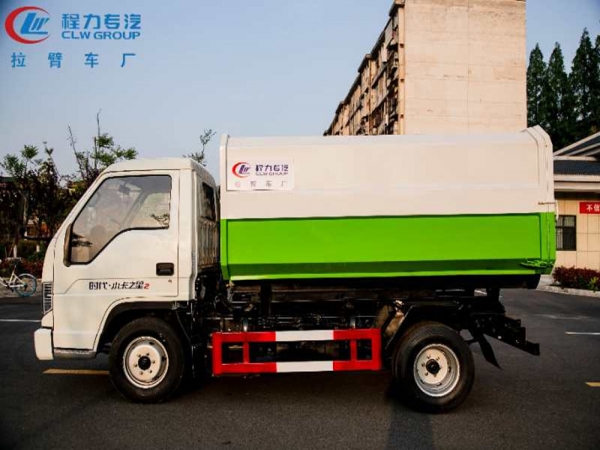

掛桶垃圾車箱體裝置：廂體選用優質碳鋼，邊三底四，內部采取環氧樹脂防腐處理。廂體設計為密封式結構，在箱體前部設有進料箱蓋，側面設有自裝料裝置，箱體后部設有卸料門。

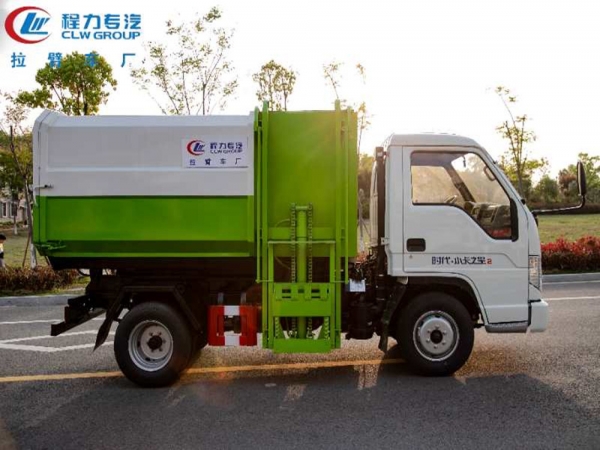

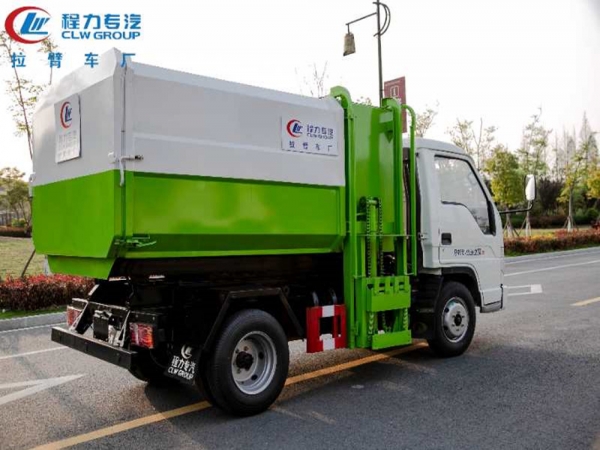

掛桶垃圾車裝卸裝置：自裝料裝置（掛桶提升機構）設在箱體的前部側面，由支架、油缸、鏈條結構、吊鉤等組成。此裝置可將外部垃圾桶內的垃圾提升裝入箱體內。
掛桶垃圾車液壓操系統：東風多利卡掛桶式垃圾車液壓系統由油箱、油泵、多路換向閥、液壓缸、濾油器和高壓軟管組成，通過操縱多路換向閥的手柄可完成裝料和卸料工作等各種功能轉換。
掛桶式垃圾車(自裝卸式垃圾車)主要特點：
垃圾收集方式簡便、高效、環保性好（不產生二次污染），能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高了垃圾車的運輸能力,質量可靠，故障率低，維護方便，運行費用低等特點。東風145平頭掛桶式垃圾車廣泛適用于適用于市政環衛、市政、廠礦企業、物業小區、垃圾多而集中的居民區、城市街道垃圾處理。
【整車技術參數】 |
產品商標 | 程力威牌 | 公告批次 | 339 |
產品名稱 | 程力威牌CLW5041ZZZ6CD型自裝卸式垃圾車 |
總質量 | 4495 | 罐體容積(m3) |
|
額定質量 | 1765 | 外形尺寸 | 4815X1830X2300 |
整備質量 | 2600 | 貨廂尺寸 | XX |
額定載客(人) |
| 準拖掛車總質量 |
|
駕駛室準乘人數(人) | 2 | 鞍座最大載質量 |
|
接近角/離去角(°) | 18/19 | 前懸/后懸 | 1115/1100 |
軸荷 | 1710/2785 | 最高車速(km/h) | 110 |
備注： | 備注：1.該車主要用于垃圾收集轉運,專用裝置為垃圾箱及提升機裝置;2.防護材料:Q235B碳鋼, 連接方式:左右側面防護與副梁均采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷面尺寸(m m):125×65,后部防護離地高度:330;4.ABS型號為CM4YL,生產廠家為廣 州瑞立科密汽車電子股份有限公司;5.發動機與油耗值(L/100km)的對應關系為Q23-95C 60/11.5.6.選裝新格柵及車標.7.隨底盤選裝駕駛室。 |
【底盤技術參數】 |
底盤型號 | BJ1045V9JB3-55 | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 福田牌 | 生產企業 | 北汽福田汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 2600,2850 |
輪胎規格 | 6.00R15 10PR |
鋼板彈簧片數 | 7/5+3 | 前輪距 | 1345 |
燃料種類 | 柴油 | 后輪距 | 1292 |
排放依據標準 | GB17691-2018國Ⅵ |
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 |
Q23-95C60 Q23-95E60 | 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 | 2300 2300 | 70 70 |
底盤配置：小卡1580車身、5T20-5擋變速箱、6.00R15輪胎、121/2.5T后橋、ABS、動力轉向、TBOX，全柴95馬力Q23-95C60
